Çift Milli Karıştırıcılar
Bozdağ Mühendislik Çift Milli Karıştırıcılar, beton üretiminde yüksek performans ve homojen karışım elde etmek için geliştirilmiş güçlü mikser sistemleridir.
- Tartım ünitelerinde ölçülen agrega, çimento, su ve katkı malzemeleri, mikser içerisine alındıktan sonra senkronize çalışan yatay milli karıştırma sistemi sayesinde kısa sürede tam homojenlik sağlanır.
- Bu sistem, beton üretim sürecinin en kritik aşamasında güvenilirlik, hız ve kararlılık sunar.
- Çift Milli Mikserlerde, su-çimento oranı düşük veya yüksek olsa dahi çimentonun tamamı agrega ile temasa geçer ve tam karışım sağlanır.
- Sıfır slamptan yüksek slampa kadar farklı kıvamlarda beton üretimi mümkündür.
Paletlerin açılı yapısı sayesinde malzeme hem yatay hem düşey eksende hareket eder; bu da üç boyutlu karışım oluşturur ve kısa sürede maksimum homojenlik elde edilmesini sağlar.
BTS Serisi Çift Milli Mikser Modelleri
Bozdağ Mühendislik, farklı üretim kapasitesi ihtiyaçlarına göre beş farklı modelde çift milli mikser üretmektedir:
| Model | Karıştırma Hacmi (Litre) | Sıkıştırılmış Beton Kapasitesi (Litre) | Uygulama Alanı |
|---|---|---|---|
| BTS 3000-2000 | 3000 | 2000 | Orta ölçekli hazır beton tesisleri |
| BTS 4500-3000 | 4500 | 3000 | Yüksek üretim kapasiteli santraller |
| BTS 6000-4000 | 6000 | 4000 | Büyük ölçekli altyapı projeleri |
| BTS 6750-4500 | 6750 | 4500 | Prefabrik ve tünel segment üretimleri |
| BTS 9000-6000 | 9000 | 6000 | En yüksek kapasiteli endüstriyel beton tesisleri |
Tüm modeller, aynı yüksek karıştırma kalitesi, dayanıklılık ve bakım kolaylığı prensibiyle üretilmiştir.
BTS 3000 - 2000 ÇİFT MİLLİ (2 m³) Teknik Özellikler / Technical Specifications
| Kuru Dolum Kapasitesi / Dry Capacity | 3000 lt |
| Hazır Beton Kapasitesi / Compressed Concrete | 2000 lt |
| Karıştırma Motor Gücü / Mixing Motor Power | 2 x 37 kW |
| Hidrolik Motor Ünitesi / Hydraulic Motor Unit | 1.5 kW |
| Redüktör / Gearbox | TRANSMITAL BONFIGLIOLI (İthal) |
| Maksimum Tane Büyüklüğü / Maximum Aggregate Size | 90 mm |
| Aşınma Plakaları - Yan Yüzey / Wearing Plates – Side Surface | 12 mm |
| Aşınma Plakaları - Alt Yüzey / Wearing Plates – Bottom Surface | 10 mm |
BTS 4500 - 3000 ÇİFT MİLLİ (3 m³) Teknik Özellikler / Technical Specifications
| Kuru Dolum Kapasitesi / Dry Capacity | 4.500 lt |
| Hazır Beton Kapasitesi / Compressed Concrete | 3.000 lt |
| Karıştırma Motor Gücü / Mixing Motor Power | 2 x 55 kW |
| Hidrolik Motor Ünitesi / Hydraulic Motor Unit | 1.5 kW |
| Redüktör / Gearbox | BONFIGLIOLI |
| Maksimum Tane Büyüklüğü / Maximum Aggregate Size | 90 mm |
| Aşınma Plakaları - Yan Yüzey / Wearing Plates – Side Surface | 15 mm |
| Aşınma Plakaları - Alt Yüzey / Wearing Plates – Bottom Surface | 12 mm |
BTS 6000 - 4000 ÇİFT MİLLİ (4 m³) Teknik Özellikler / Technical Specifications
| Kuru Dolum Kapasitesi / Dry Capacity | 6.000 lt |
| Hazır Beton Kapasitesi / Compressed Concrete | 4.000 lt |
| Karıştırma Motor Gücü / Mixing Motor Power | 2 x 75 kW |
| Hidrolik Motor Ünitesi / Hydraulic Motor Unit | 1.5 kW |
| Redüktör / Gearbox | BONFIGLIOLI |
| Maksimum Tane Büyüklüğü / Maximum Aggregate Size | 90 mm |
| Aşınma Plakaları - Yan Yüzey / Wearing Plates – Side Surface | 15 mm |
| Aşınma Plakaları - Alt Yüzey / Wearing Plates – Bottom Surface | 12 mm |
BTS 6750 -4500 ÇİFT MİLLİ (4.5 m³) Teknik Özellikler / Technical Specifications
| Kuru Dolum Kapasitesi / Dry Capacity | 6.750 lt |
| Hazır Beton Kapasitesi / Compressed Concrete | 4.500 lt |
| Karıştırma Motor Gücü / Mixing Motor Power | 2 x 90 kW |
| Hidrolik Motor Ünitesi / Hydraulic Motor Unit | 1.5 kW |
| Redüktör / Gearbox | BONFIGLIOLI |
| Maksimum Tane Büyüklüğü / Maximum Aggregate Size | 90 mm |
| Aşınma Plakaları - Yan Yüzey / Wearing Plates – Side Surface | 15 mm |
| Aşınma Plakaları - Alt Yüzey / Wearing Plates – Bottom Surface | 12 mm |
BTS 9000 - 6000 ÇİFT MİLLİ (6 m³) Teknik Özellikler / Technical Specifications
| Kuru Dolum Kapasitesi / Dry Capacity | 9.000 lt |
| Hazır Beton Kapasitesi / Compressed Concrete | 6.000 lt |
| Karıştırma Motor Gücü / Mixing Motor Power | 4 x 55 kW |
| Hidrolik Motor Ünitesi / Hydraulic Motor Unit | 2 x 1.5 kW |
| Redüktör / Gearbox | BONFIGLIOLI |
| Maksimum Tane Büyüklüğü / Maximum Aggregate Size | 90 mm |
| Aşınma Plakaları - Yan Yüzey / Wearing Plates – Side Surface | 15 mm |
| Aşınma Plakaları - Alt Yüzey / Wearing Plates – Bottom Surface | 12 mm |

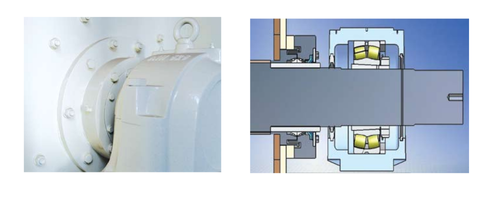

Sızdırmazlık Elemanları
Sızdırmazlık elemanları, karıştırıcı gövdesine ek flanş sistemiyle bağlanmıştır. Bu yapı, bakım kolaylığı sağlarken karıştırıcının ömrünü uzatır.
Tüm sızdırmazlık elemanları otomatik yağlama sistemi ile sürekli olarak yağlanır, böylece sürtünme ve aşınma en aza indirilir. Bu sistem, karıştırıcının verimliliğini artıran en önemli unsurlardan biridir.

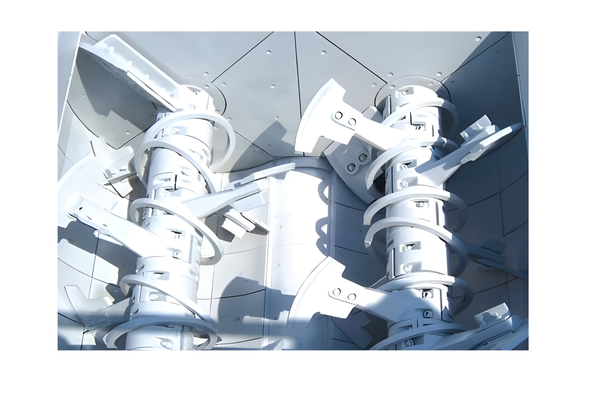

Karıştırma Elemanları
Karıştırıcı iç yüzeyleri Hardox 450–500 aşınma plakaları ile kaplıdır. Kollar özel alaşımlı çelik dökümden, palet ve sıyırıcılar ise Ni-hard malzemeden üretilmiştir.
Civatalı bağlantı sistemi sayesinde palet, sıyırıcı ve kollar kolayca değiştirilebilir. Paletlerin özel açısı ve senkronize hareketi, üç boyutlu karışımın tamamlanmasını sağlar.

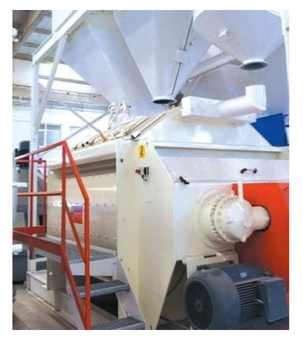

Gözetleme Platformu
Merdivenli gözetleme platformu, mikserin iç kısmının gözlemlenmesi ve bakım işlemlerinin güvenli bir şekilde yapılabilmesi için tasarlanmıştır.
Modüler yapısı sayesinde vinç veya kaldırma ekipmanı kullanılmadan miksere kolayca monte edilebilir.

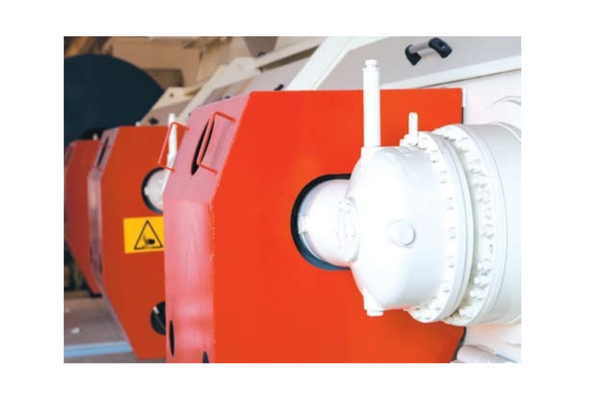

Redüktörler
Karıştırıcı redüktörleri planet tip yapıya sahiptir. Elektrik motorundan kayış–kasnak ile tahrik alan redüktörler, üniversal mafsal bağlantı sayesinde birbirine ters yönde ve aynı hızda döner.
Yüksek termal kapasitesi sayesinde ek soğutma ünitesi gerektirmez.
Ana millerle bağlantı, oynar başlıklı dişli kaplinle sağlanır; böylece eksen kaçıklığı ve mekanik dengesizlikler tamamen ortadan kaldırılır.

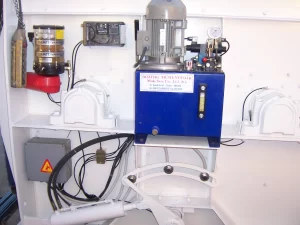

Hidrolik Ünite
Boşaltma kapağının açılması için hidrolik tahrik sistemi kullanılır. Elektrik kesintisi veya acil durumlarda manuel el pompası ile kapağın açılıp kapanması mümkündür.
Bu özellik, üretim güvenliği ve sürekliliği açısından büyük avantaj sağlar.
Otomatik Yağlama
Sızdırmazlık sistemlerinin ihtiyaç duyduğu yağlama işlemi, otomatik yağlama ünitesi ile düzenli ve sürekli olarak sağlanır.
Yağ seviyesi sensörleri sayesinde sistem, minimum seviyeye düşüldüğünde uyarı verir.
Ayrıca, tüm yağlama noktalarında manuel gresörlükler de mevcuttur; böylece hem otomatik hem manuel bakım mümkündür.

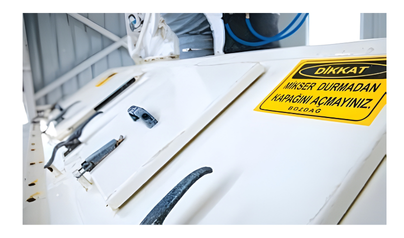

Karıştırıcı Üst Kapağı
Mikserin iç kısmının kontrolü ve temizliği için üst kapak tasarlanmıştır.
Kapak açıldığında otomatik güvenlik switchi karıştırıcıyı durdurur. Ayrıca, acil durumlarda operatör tarafından kullanılabilecek acil durdurma switchi de bulunmaktadır.
Boşaltma Kapağı
Tamamlanmış karışımın boşaltılması için alt kısımda bulunan boşaltma kapağı, Hardox aşınma plakası ve ağır hizmet tipi rulmanlı yataklar ile donatılmıştır.
Uzun ömürlü ve güvenilir yapısı sayesinde dayanıklıdır. İhtiyaca göre tek veya çift boşaltma kapağı uygulanabilir.
